Webinar: plaatconstructies in RFEM6
Geplaatst door whiteboxsoft in 3D Volume Elementen, Dlubal, RFEM BE, RFEM NL, Staal, Video's, Webinars op januari 31, 2022
In ons webinar van vrijdag 28/01 over stalen plaatconstructies in RFEM6 hadden Emiel Peltenburg en Jo Gijbels het over volgende unieke features:
1) Solids met pen/gat verbinding
2) Lassen en controles ervan (nieuw in RFEM6)
3) Spanningscontrole en -optimalisatie bij platen en solids
4) Contactvlakken en -solids
5) Plastisch vloeien van platen
De opname van het webinar is beschikbaar op onze YouTube kanalen via volgende link:
Met de 3D-versie van de rekensoftware RFEM6 kan een ingenieur constructies genereren, modelleren, berekenen en controleren. Plaatwerk kan een ingenieur extruderen uit lijnen. Bepaal de snedekrachten, reactiekrachten, spanningen en vervormingen van het model. De constructie kan uit staal, aluminium, of composiete materialen bestaan. Met behulp van een Wizard maakt een gebruiker een berekeningsrapport met de numerieke en grafische resultaten.
Gebruik Solids voor sterkteberekeningen van (staal)details en de staalverbinding. Gebruik contactelementen (vlakvrijgaves) voor de overdracht van lasten tussen vlakken. Importeer Step-bestanden (import van Inventor, Solidworks en Solidedge rekenmodellen. Modelleer klemconstructies, hijsogen, aansluitingen, windverbandkoppelingen, boutverbindingen, e.d. m.b.v. Solids. Bekijk de inwendige equivalente spanning in het staaldetail. Controleer de optredende Von-Mises-spanning voor de staalverbinding en het staaldetail.
Ps: Dit webinar werd uitgevoerd met Windows 11. Aangezien RFEM6 op een nieuw platvorm is ontwikkeld ondersteunen we natuurlijk ook deze nieuwe Windows 11.
EC3 Staalcontrole in RFEM6 – Webinar
Hierbij de opname van het Nederlandstalig webinar dat we op 21 december 2021 gaven over hoe staalconstructies te rekenen en te controleren volgens Eurocode 3 in RSTAB9 en RFEM6.
Waarom zou u deze webinar bekijken ?
RSTAB en RFEM worden reeds tientallen jaren gebruikt door onze klanten wereldwijd voor staalconstructies te berekenen en te controleren. Gedurende deze jaren zijn RSTAB en RFEM uitgegroeid tot zeer complete pakketten om uw constructies zo optimaal mogelijk te rekenen en te controleren volgens de geldende normen zoals Eurocode 3. Met RSTAB en RFEM kan de gebruiker op een heldere manier snel zicht krijgen op wat er in zijn structuur gebeurt en hoe hij dit eventueel kan optimaliseren.
Spanningscontrole
Voorontwerp: om snel een inzicht te krijgen in de structuur alvorens een diepgaande EC3 controle te doen is het mogelijk om een spanningscontrole uit te voeren op liggers, kolommen en platen. Ook is het mogelijk en handig om in dit stadium reeds met een globale stabiliteitscontrole te doen. Deze controle geeft aan onder welke belasting de ingegeven structuur zal bezwijken. Dit zal de gebruiker ook een richting geven indien een tweede orde berekening nuttig/nodig zal zijn.
EC3 controle ratio
Eurocode 3: In RSTAB en RFEM kan de gebruiker een uitgebreide normcontrole doen van de structuur. Veelvoorkomende problemen zoals knik en kip kunnen via verschillende methodes gecontroleerd worden. Ook staalverbindingen kunnen gecontroleerd worden volgens de EC3. Voor speciale toepassingen zoals het berekenen van kraanbanen (CRANEWAY*) en het uitknikken van stalen platen (RF-PLATE BUCKLING*) ondersteunen wij ook de Eurocode 3 controles inclusief verschillende nationale bijlagen zoals de Belgische, Nederlandse en Franse.
Voor meer informatie over onze oplossing voor staalconstructies kan u terecht op deze link: https://rekensoftware.eu/staalconstructies-berekenen-software/
Op onderstaande youtube video kan u de opname van het webinar van 22/12/2021 herbekijken:
Dlubal RFEM6 rekensoftware – releaseshow 2021
De Dlubal infodag op wo. 17 november 2021 in Genk gaf de gebruikers van met name RFEM en RSTAB meer inzicht in de nieuwe mogelijkheden van de rekensoftware RFEM en RSTAB.
De dag was bedoeld om de gebruikers op te frissen omtrent de nieuwe mogelijkheden van de software, zoals deze in de laatste jaren zijn geïmplementeerd over:
- Knik- en kipcontroles bij staalconstructies volgens EC3
- Controle van houten liggers, kolommen en CLT panelen volgens EC5
- Rekenota’s in RFEM6 en RSTAB9
Eén dag eerder deden we hetzelfde event in Utrecht.
Dlubal RFEM rekensoftware infodag
De Dlubal infodag op wo. 25 oktober in Genk gaf de gebruikers van met name RFEM en RSTAB meer inzicht in de mogelijkheden van de rekensoftware RFEM en RSTAB.
Paul Kieloch toont onze EC3 staalcontrole in RFEM aan onze klanten
De dag was bedoeld om de gebruikers op te frissen omtrent de nieuwe mogelijkheden van de software, zoals deze in de laatste twee jaar zijn geimplementeerd over:
- Knik- en kipcontroles bij staalconstructies volgens EC3
- Verbindingen van staal en hout volgens EC3 en EC5
- Controle van houten liggers, kolommen en CLT panelen volgens EC5
- BIM-links en import/export via:
- Directe link met Tekla
- Import IFC 2×3
- Import Solids via IGES en SAT bestanden
- COM interface
- Link met Hilti Profis voor ankercontroles
- Rekenota’s vanuit IDEA en RFEM samenvoegen via VC Master.
Praktische voorbeelden zullen werden gedemonstreerd a.h.v. RFEM5 rekensoftware door RFEM Benelux en Dlubal Duitsland.
Via deze link vindt u die volledige foto reportage van deze dag.
Via deze link vindt u een overzicht van al onze events.
Thesis RFEM EC3 Brand UHasselt
Vorige maand vond de thesis verdediging plaats aan de UHasselt over de vergelijking van onze Dlubal RFEM rekensoftware met de norm NBN EN 1993 voor brand van staalstructuren.
Hierbij de poster presentatie van dit eindwerk:
Wilt u graag meer uitleg over dit topic of wilt u graag het volledige eindwerk neem dan contact op met ons via info@rfem.be
Webinar Staal EC3 – do. 16 feb 15u
Via deze weg sturen wij u deze uitnodiging voor ons webinar over staal conform Eurocode NBN EN 1993 op donderdag 16 februari om 15u.
In dit webinar tonen we de mogelijkheden in RFEM 5.07 voor stalen raamwerken van A (modelleren) tot Z (rekennota). We tonen hoe u handige wizards kan gebruiken om uw model op te zetten en wind- en sneeuwlasten kan aanmaken volgens de NBN Eurocode. Vervolgens komt de automatische combinatie generator aan bod. Daarna gaan we uitgebreid in op knik en kip volgens de Eurocode in RF-STEEL EC3. Ook staalverbindingen komen aan bod. Tijdens het webinar kunnen de deelnemers vragen stellen aan ons.
Het webinar herbekijken kan via deze link:
https://attendee.gotowebinar.com/register/2198992849431627523
Dit seminar wordt gegeven door RFEM Benelux in het Nederlands.
Wij hopen dat u komt.
Ps: we hebben ook nog verschillende andere interessante events op het programma staan dit voorjaar. Hierbij alvast een overzicht. Meer info vindt u door te klikken op de bijhorende link:
‘Op een handige manier andere rekensoftware gebruiken met IDEA Reinforced Concrete Section’
(Aanmelden voor dit webinar) di. 14 feb. om 15.00u
‘Voorspanning aanbrengen in betondoorsnedes met IDEA RCS’
(Aanmelden voor dit webinar) ma. 27 feb. om 15.00u
‘Scheepsdek met kraanvoet modelleren en controleren in RFEM 3D’
(Aanmelden voor dit webinar) wo. 8 mrt. om 15.00u
‘RFEM/RSTAB klantendag in Duesseldorf (Duitsland)’
(Aanmelden voor deze klantendag in Duitsland) wo. 15 mrt
‘Design of footing and anchoring in IDEA Connection’
do. 16 mrt. (details volgen later test het online https://connection.ideastatica.com.)
SHAPE-THIN 8 – Import DXF bestanden
Geplaatst door rvandeven2015 in Aluminium, Dlubal, Staal, Video's op september 14, 2016
Het doorsnede programma SHAPE-THIN 8 van Dlubal is een handige stand-alone tool om uw eigen profielen te ontwerpen. RSTAB/RFEM zijn uitgerust met een uitgebreide bibliotheek met catalogi van o.a. Arcelor Mittal. Als u als gebruiker uw gading hier niet in vindt, is SHAPE-THIN een goede oplossing. In deze post beschrijven we hoe een betaande dxf tekening te importeren in SHAPE-THIN.
Om met Shape Thin te werken dient het een draadmodel te zijn met de draden in het midden van de dikte van de (dunne) plaat.

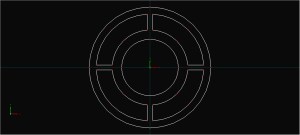

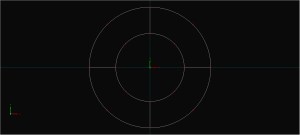

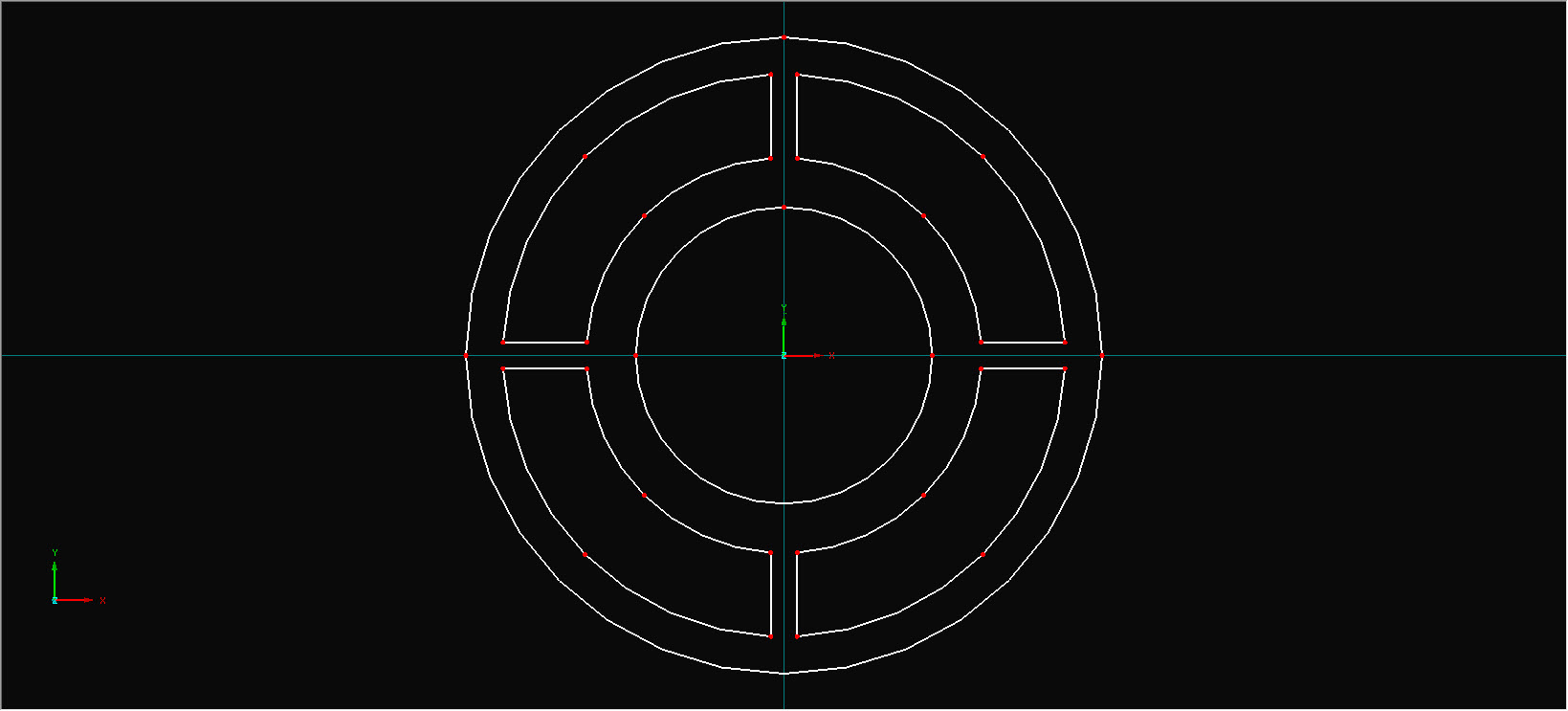

Als voorbeeld is hier een DXF model ingelezen in RFEM en omgevormd tot een draadmodel.
Dit draadmodel als .dxf exporteren.
Vervolgens in Shape Thin importeren.
Hier eerst selecteren dat je .dxf gaat importeren, vervolgens het betreffende bestand kiezen en openen.

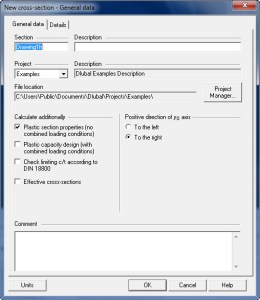

In het volgende scherm verschijnt, bij Section, het gekozen bestand. Hier gewoon OK geven.

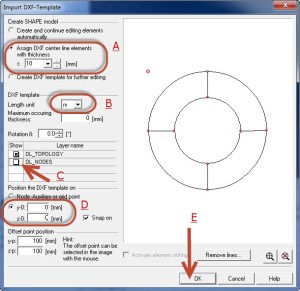

Bij het scherm dat nu verschijnt dienen verschillende instellingen aangepast te worden.
A) Deze selectie maken en bij voorkeur de meest voorkomende plaatdikte instellen (3 of 4 mm).
B) Als de .dxf, gemaakt vanuit RFEM heeft een basisinstelling in m heeft, deze ook hier selecteren.
C) DL_Nodes uitvinken geeft het plaatje zoals in het venster staat.
D) Hier kun je kiezen waar de vorm geplaatst gaat worden. Als je de bovenstaande optie kiest kun je dit per muisklik aangeven.

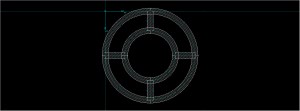

E) Na de instellingen gedaan te hebben op OK klikken dan wordt de Shape Thin vorm in het werkscherm geplaatst.
Vervolgens kun je de platen met afwijkende dikte aanpassen.
Lees hier meer over de mogelijkheden van SHAPE-THIN 8:
https://www.dlubal.com/en/products/cross-section-properties-software/shape-thin
Bekijk hier een video met een kort overzicht van de mogelijkheden:
Download hier uw 30-dagen trial van SHAPE-THIN 8:
Ontwerp staaldetails met eindige elementen – Webinar do. 9 okt. om 15u
In ons volgende webinar op donderdag 9 oktober om 15u tonen wij u graag in detail hoe u met RFEM5 staaldetails kan berekenen. Via deze link kan u zich alvast inschrijven: http://staaldetails-rfem5.eventbrite.com In deze blogpost een overzicht over wat er mogelijk is:
- RF-FRAME-JOINT Pro 5.xx Frame Joints for Frames According to EN 1993-1-8 http://www.dlubal.com/rf-frame-joint-pro-5xx.aspx
- RF-HSS 5.xx Ultimate Limit State Design of Welded Joints with Hollow Cross-Sections According to Eurocode 3 http://www.dlubal.com/rf-hss-5xx.aspx
- RF-DSTV 5.xx Typified Connections in Steel Building Construction – DSTV Guidelines http://www.dlubal.com/rf-dstv-5xx.aspx
- RF-JOINTS Steel – Column Base 5.xx Design of Hinged and Restrained Footings http://www.dlubal.com/rf-joints-steel-column-base-5xx.aspx
Niet alle types staalverbindingen of -details staan beschreven in de Eurocode. Voor speciale types van verbindingen kan de gebruiker steeds deze opbouwen uit eindige elementen. Dit kan bijvoorbeeld met plaatelementen zoals getoond in deze videos:
Ook 3D volume- (solids) en contact-elementen zijn mogelijk om in RFEM te rekenen zoals getoond in deze videos:
In sommige gevallen kan het zijn dat het staal gaat vloeien. In RFEM kan men dit simuleren door materiaal niet-lineariteiten toe te kennen aan de eindige elementen. In deze video wordt dit getoond op een praktisch voorbeeld:
In de praktijk bestaan er dikwijls reeds modellen van deze verbindingen. Om tijd te sparen is het mogelijk om via de volgende module deze module vanuit andere CAD software in te lezen. In deze video een voorbeeld met Inventor:
In ons volgende webinar op donderdag 9 oktober om 15u tonen wij u graag in detail hoe u met RFEM5 staaldetails kan berekenen. Via deze link kan u zich alvast inschrijven: http://staaldetails-rfem5.eventbrite.com
EC3 Staalcontrole in RFEM – Webinar do. 4 sept. 15u.
Schrijf u in en volg aanstaande donderdag 4 september om 15u ons Nederlandstalig webinar over hoe staalconstructies te rekenenen en te controleren volgens Eurocode 3 in RSTAB en RFEM.
Via deze link kan u nu uw plaats voor deze webinar reserveren: https://attendee.gotowebinar.com/register/3113781006582484481
Via deze link krijgt u een overzicht van al onze webinars reeds gegeven en de toekomstige: http://www.dlubal.com/webinars.aspx
In het komende najaar hebben we nog heel wat webinars in petto. Stay tuned…
EC3 Steel Solution
Waarom zou u deze webinar moeten volgen?
RSTAB en RFEM worden reeds tientallen jaren gebruikt door onze klanten wereldwijd voor staalconstructies te berekenen en te controleren. Gedurende deze jaren zijn RSTAB en RFEM uitgegroeid tot zeer complete pakketten om uw constructies zo optimaal mogelijk te rekenen en te controleren volgens de geldende normen zoals Eurocode 3. Met RSTAB en RFEM kan de gebruiker op een heldere manier snel zicht krijgen op wat er in zijn structuur gebeurt en hoe hij dit eventueel kan optimaliseren.
Spanningscontrole
Voorontwerp: om snel een inzicht te krijgen in de structuur alvorens een diepgaande EC3 controle te doen is het mogelijk om via RF-STEEL* een spanningscontrole uit te voeren op liggers, kolommen en platen. Ook is het mogelijk en handig om in dit stadium reeds met RF-STABILITY een globale stabiliteitscontrole te doen. Deze controle geeft aan onder welke belasting de ingegeven structuur zal bezwijken. Dit zal de gebruiker ook een richting geven indien een tweede orde berekening nuttig/nodig zal zijn.

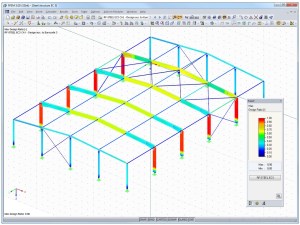

EC3 controle ratio
Eurocode 3: In RSTAB en RFEM kan de gebruiker via de RF-STEEL EC3 een uitgebreide normcontrole doen van de structuur. Veelvoorkomende problemen zoals knik en kip kunnen via verschillende methodes gecontroleerd worden. Ook staalverbindingen kunnen gecontroleerd worden volgens de EC3. Voor speciale toepassingen zoals het berekenen van kraanbanen (CRANEWAY*) en het uitknikken van stalen platen (RF-PLATE BUCKLING*) ondersteunen wij ook de Eurocode 3 controles inclusief verschillende nationale bijlagen zoals de Belgische, Nederlandse en Franse.
Voor meer informatie over onze oplossing voor staalconstructies kan u terecht op deze link: http://www.dlubal.com/design-software-for-steel-structures.aspx
*De modules met deze markering zijn uniek in RSTAB en RFEM vergeleken met andere software.
Op onderstaande youtube video’s krijgt u reeds in het kort een overzicht van ons:
Bekijk en download ook onze eerdere webinars gerelateerd aan EC3 staalcontroles:
Thin-Walled Steel Structures with SHAPE-THIN and RF-FE-LTB
Connection Design According to Eurocode 3 with FRAME-JOINT Pro
Stalen raatliggers: onderzoek constructief gedrag
Geplaatst door whiteboxsoft in 3D Volume Elementen, Dlubal, Eurocodes, RFEM BE, Staal op januari 8, 2014
Vervaardigen van raatliggers en de voordelen
Raatliggers worden gemaakt van gewalste I-profielen waarvan het lijf op een speciale manier is doorgesneden. Op deze wijze, worden twee T-doorsnedes geproduceerd die aan elkaar worden gelast, om een raatligger te vormen. Zowel de geometrie als de maatvoering van de gaten in het lijfgebied kunnen variëren per liggertype.
raatligger vervorming RFEM
In vergelijking met vaste-lijfliggers (normale liggers) hebben raatliggers de volgende voordelen:
- Groter traagheidsmoment met hetzelfde eigengewicht.
- Meer vrijheid van plaatsing van gaten en daarom de mogelijkheid om pijpleidingen door het lijf te voeren.
- Grotere buigweerstand.
- Esthetische voordelen.
Onderzoek met RFEM Modellen
Om de liggers’ draagweerstand te bepalen, is er een numeriek model gemaakt op basis van eindige elementen m.b.v. RFEM. RFEM is gebruikt om meerdere testen uit te voeren om het model te kalibreren. De resultaten van de berekening zijn vergeleken met gelijkaardige berekeningen gedaan door derden.
raatligger spanning RFEM
Bronnen voor bijkomende info
Lees via deze link meer op onze Nederlandstalige RFEM-website over dit onderwerp:
http://bit.ly/raatligger-rfem-nl
Read more about this topic on our English RFEM-website:
http://bit.ly/Castellated-Beams-RFEM
Volgende week dinsdag 14/01/14 is er een thesis presentatie over dit onderwerp gepland in Gent:
