Tekla link in RFEM5 – Webinar do. 19 sept. 15u

Geplaatst door whiteboxsoft in BIM, Dlubal, RFEM BE, RFEM NL, RSTAB, Video's, Webinars op september 11, 2013

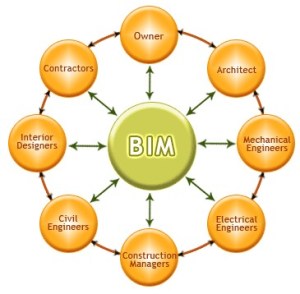

Net als in Nederland en België is de rest van de wereld ook druk bezig met Building Information Modelling (BIM) met als doel verdere integratie tussen Architectuur-, Teken-, Reken- en Detailleringsmodellen te bekomen. De bedoeling van samenwerken via BIM of OPEN BIM (via IFC-bestanden) is immers om op deze wijze tot een goedkoper bouwwerk te komen door een beter ontwerp met lagere faalkosten. Veelal wordt er dan met 3D-modellen gewerkt.

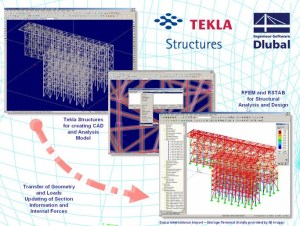

De BIM-koppeling tussen teken- en modelleersoftware, zoals Tekla, Revit, Inventor, Solidworks en de software van RFEM/RSTAB is al vele jaren in gebruik. Uniek voor de koppeling is de mogelijkheid om vanuit RFEM/RSTAB modellen te herlezen in Tekla/Revit modellen, waarbij de verandering t.o.v. de posities van staven en knopen, maar ook toegepaste profielen/doorsnedes, materialen en plaat/wanddiktes in het model worden bijgewerkt. In onze webinar gepland op donderdag 19 september om 15u zullen wij dieper ingaan op de link tussen Tekla en RFEM die standaard in onze software zit. Inschrijven kan via deze link: http://www.dlubal.com/webinars.aspx

Wat veel mensen nog niet weten is, dat het ook mogelijk is om verbindingen of wapening uit onze RSTAB/RFEM rekensoftware terug te schrijven naar bijvoorbeeld Tekla Structures. Dit gaat via de zogenaamde .Net – technologie van Tekla en RFEM/RSTAB. Hiermee kan de gebruiker als het ware zijn eigen software tool programmeren als een ‘schil’ bovenop RFEM en Tekla. De gebruiker leest via .Net de wapening vanuit RFEM en plaatst deze via bijvoorbeeld een component of via Tekla’s REBARGROUP commando de wapening in het tekenmodel. De gebruiker kan via de .Net – technologie alle belangrijke zaken zoals dekkingen, staafafstanden, diameters, verankeringen, beugelbeenafstanden zelf instellen. Deze manier van gegevensoverdracht is mogelijk voor bijvoorbeeld een balkrooster met wapening binnen enkele secondes te genereren.

Wilt u meer informatie omtrent onze BIM-mogelijkheden neem dan contact met ons op via info@rfem.be of bekijk de speciale BIM/Interface pagina.

One more thing: onze BIM-koppeling is onderdeel van de basislicentie in RSTAB/RFEM en zonder meerkost voor alle gebruikers beschikbaar.

Bekijk ook naast onze uitgebreide webinar onze video’s over:

Hoe BIM werkt voor uw organisatie:

de Tekla link in RFEM:

Autodesk AutoCAD, Autodesk Revit Structure, Autodesk Structural Detailing, Bentley, Bentley ISM, BIM, Building Information Modelling, BuildingSMART, CAD, Centre Pompidou, CIS/2, DICAD STRAKON, DXF File, Ferrari themapark, IFC, Inventor, MIDAS, Open API, open BIM, Revit, RFEM, Robot, S-Frame, SAP 2000, Scia Engineer, Solids, Solidworks, STAAD pro, Step, stp, Stumico, Tekla, Wapening

1 reactie

Conception et calcul des structures métalliques avec RFEM – Webinair 5 sept. 15h.

Geplaatst door whiteboxsoft in Dlubal, Eurocodes, RFEM BE, RFEM FR, RSTAB, Staal, Video's, Webinars op september 3, 2013

Ce webinaire sera consacré à la conception d’une simple structure métallique dans RFEM.

Modélisation de la charpente

Charges et combinaisons de charges

Analyse et vérification selon Eurocode 3

Note de calcul

Plus d’informations et inscription

Weergave van resultaten op staafstructuur in RFEM5

Waarom zou u deze webinar moeten volgen?

RSTAB en RFEM worden reeds tientallen jaren gebruikt door onze klanten wereldwijd voor staalconstructies te berekenen en te controleren. Gedurende deze jaren zijn RSTAB en RFEM uitgegroeid tot zeer complete pakketten om uw constructies zo optimaal mogelijk te rekenen en te controleren volgens de geldende normen zoals Eurocode 3. Met RSTAB en RFEM kan de gebruiker op een heldere manier snel zicht krijgen op wat er in zijn structuur gebeurt en hoe hij dit eventueel kan optimaliseren.

Spanningscontrole

Voorontwerp: om snel een inzicht te krijgen in de structuur alvorens een diepgaande EC3 controle te doen is het mogelijk om via RF-STEEL* een spanningscontrole uit te voeren op liggers, kolommen en platen. Ook is het mogelijk en handig om in dit stadium reeds met RF-STABILITY een globale stabiliteitscontrole te doen. Deze controle geeft aan onder welke belasting de ingegeven structuur zal bezwijken. Dit zal de gebruiker ook een richting geven indien een tweede orde berekening nuttig/nodig zal zijn.

EC3 controle ratio

Eurocode 3: In RSTAB en RFEM kan de gebruiker via de RF-STEEL EC3 een uitgebreide normcontrole doen van de structuur. Veelvoorkomende problemen zoals knik en kip kunnen via verschillende methodes gecontroleerd worden. Ook staalverbindingen kunnen gecontroleerd worden volgens de EC3. Voor speciale toepassingen zoals het berekenen van kraanbanen (CRANEWAY*) en het uitknikken van stalen platen (RF-PLATE BUCKLING*) ondersteunen wij ook de Eurocode 3 controles inclusief verschillende nationale bijlagen zoals de Belgische, Nederlandse en Franse.

Voor meer informatie over onze oplossing voor staalconstructies kan u terecht op deze link: http://www.dlubal.com/design-software-for-steel-structures.aspx

*De modules met deze markering zijn uniek in RSTAB en RFEM vergeleken met andere software.

Op onderstaande youtube video’s krijgt u reeds een overzicht van de mogelijkheden voor staal :

Invoer van een 2D stalen spant in RFEM:
